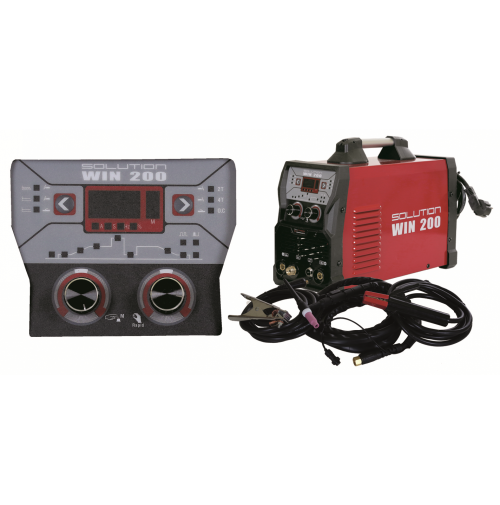

Solution WIN 200 pulzná tigová zváračka

WIN 200 je jednofázový prenosný zvárací invertor pre vysokokvalitné zváranie ocelí a nereze jednosmerným prúdom TIG DC Pulz použitím wolfrámovej elektródy v ochrannej atmosfére plynu.

Hlavné výhody zváračky:

• Zváračka umožňuje zvárať metódou TIG jednosmerným prúdom neodtavujúcou sa wolfrámovou elektródou v inertnom plyne
• Prehľadný ovládací panel s jednoduchým intuitívnym nastavovaním použitej zváracej metódy, veľkosti zváracích parametrov. Má zabudované signálky, ktoré signalizujú vykonávanú činnosť pri nastavovaní a zváraní.
• Digitálny displej na prednom paneli, ktorý zobrazuje zvárací prúd v Ampéroch, čas predfuku a dofuku v sekundách, pulznú frekvenciu v Hertzoch, zaťažovateľ v %
• Digitálny displej zobrazuje veľkosť nastavovaných parametrov a počas zvárania zobrazuje reálne hodnoty parametrov prebiehajúceho procesu zvárania
• Pulzné zváranie metódou DC TIG Pulz slúži na zníženie vneseného tepla do zváraného materiálu pri zváraní tenkých plechov. Zmenou frekvencie pulzácie zúži kúpel zvarového kovu a hlbšie prenikne do zvarového materiálu pri väčších hrúbkach.
• Zváracia metóda MMA pre použitie obalenej elektródy
• Kvalitné bezdotykové HF zapaľovanie elektrického oblúka prostredníctvom vysokofrekvenčného mechanizmu zabudovaného vo zváračke. Nie je potrebné sa dotknúť zváraného materiálu. Pri zapaľovaní stačí sa priblížiť a zapnúť. Vyhneme sa možnému poškodeniu elektródy od žeravého kovu a jeho znečistenie elektródou.
• Možnosť voľby ovládania zváracieho cyklu dvojtakt – štvortakt
• Možnosť zapamätania a spätného vyvolania 6 nastavených kompletných zváracích cyklov
• Signalizácia a automatické vypnutie zváračky v prípade prehriatia a automatické zapnutie po vychladení ventilátorom po cca 2-3 minút
• Pevná rukoväť pre praktické prenášanie zváračky

Prehľad hlavných nastavení potrebných pre kvalitné zváranie TIG

Proces - nastavenie požadovaného zváracieho procesu, DC TIG, DC TIG Pulz, MMA – obalená elektróda

Predfuk plynu - nastavenie časového rozsahu (0-3 sek.) Používa sa pre naplnenie horáka plynom pred zváraním, aby bolo možné začať zvárať už v ochrannej atmosfére plynu

Štartovací prúd - nastavovanie veľkosti pre zapálenie elektrického oblúka (10-200A)

Nábeh zváracieho prúdu - časové nastavenie (časová rampa 0-10 sekúnd) toto zabráni poškodeniu neodtavujúcej sa elektródy a zabezpečí mäkký štart zvárania

Zvárací prúd - nastavenie konštantného pri metóde DC TIG (10 – 200A)

Špičkový prúd - nastavenie pri metóde TIG pulz (10-200A)

Dobeh prúdu - časové natavenie zmenšovania sa zváracieho prúdu pred vypnutím (0-10s). Umožní užívateľovi vyplniť kráter, ktorý by sa vytvoril na konci zvarovej húsenice.

Koncový prúd - ukončí sa zváranie (regulačný rozsah 10-200A)

Dofuk plynu - nastavenie času (rozsah 1-10 sek), čas nevyhnutný pre fúkanie ochranného plynu po ukončení zvárania pre chránenie zvarového kúpela a ochrany neodtavujúcej sa elektródy. Zvyčajne by mala zostať po ukončení dofuku šedej farby.

Frekvencia pulzovania – nastavenie pri metóde TIG pulz. Regulačný rozsah 10% - 90%. Slúži na zníženie vneseného tepla do zváraného materiálu a zúženie zvarového kúpela pre hlbší prievar pri väčších hrúbkach zváraného materiálu.

Šírka pulzu - nastavenie (zaťažovateľ) pri zváraní TIG Pulz. Rozsah regulácie 10% - 90%

2 takt, 4 takt - nastavenie ovládania zváracieho cyklu

                        2 takt – stlačením spínača horáka stroj začne zvárať, uvoľnením spínača horáka stroj prestane zvárať

                        4 takt – stlačením spínača horáka stroj zapáli oblúk. Uvoľnením spínača horáka stroj zapáli oblúk. Uvoľnením spínača horáka cyklus bude pokračovať nábehom zváracieho prúdu. Po ukončení zvárania podľa prednastaveného cyklu stlačte spínač horáka a prúd bude klesať na koncový prúd oblúka. Po uvoľnení spínača horáka sa zváranie zastaví.

Použitie zváračky:

Zváračka je prenosná a je vhodná pre prácu v dielni na údržbe i na montáži. Je jednofázová a preto je vhodná pre ľahké i stredné ťažké práce pre zváranie bežných ocelí a nerezov. Pre režim TIG Pulz je vhodná  najmä pre zváranie tenkých plechov, trubiek, potrubí. Pre výrobu a opravy v potravinárstve, chemickom priemysle, farmaceutickom priemysle. Pre možnosť nastavenie cyklu mäkký  nábeh a dobeh zváracieho prúdu je zváračka veľmi vhodná pre zváranie v polohách, zváranie trubiek a rúr.

V cene je:

• Zvárací horák TIG 4 metrový
• Držiak elektród s káblom 3 metrovým
• Zemniaci kábel 3 metrový
• Príslušenstvo k horáku

• SKU	WIN-200
  Hmotnosť	6.2 kg
  Vstupné napätie	230 V
  Príkon 60%	7,1 KVA
  Napätie na prázno	56V
  Prúdový rozsah	10 - 200 A
  Zaťažovateľ	60% 200 A
  Priemer elektród	1,6 - 4,0 mm
  Používané elektródy	rutilové, bázické, inoxové, liatinové, hliníkové
  Krytie	IP 21
  Váha	6,2 kg
  Rozmer	46,5 x 28,5 x 33 cm
